Современный автомобиль оснащается электроникой, отвечающей за комфорт и безопасность движения. Одной из наиболее полезных технологий считается система контроля давления в шинах (TPMS), которая непрерывно отслеживает состояние колес и своевременно предупреждает водителя об отклонениях от нормы. Благодаря ей можно быстрее обнаружить потерю воздуха, избежать ухудшения управляемости и снизить вероятность аварийной ситуации.
В этой статье рассмотрим, как работают датчики шин, их устройство, принцип работы, разновидности TPMS и особенности эксплуатации системы.
Что представляет собой TPMS
Tire Pressure Monitoring System (TPMS) — это электронная система, предназначенная для постоянного контроля давления и, в некоторых случаях, температуры воздуха в каждом колесе. Ее задача своевременно передавать сигнал водителю при обнаружении отклонений от установленных параметров.
Даже небольшое снижение давления в колесе отрицательно влияет на эксплуатационные характеристики автомобиля. Из-за недостаточного количества воздуха увеличивается сопротивление качению, возрастает расход топлива, ухудшается устойчивость на дороге и ускоряется износ шин. Поэтому сегодня производители все чаще устанавливают TPMS уже в базовой комплектации новых моделей авто.
Как работает датчик шин
Многих автолюбителей интересует, как работает датчик давления в шинах и каким образом информация попадает на приборную панель. Работа сенсоров зависит от типа установленной системы. На сегодняшний день применяются два варианта — косвенный и прямой контроль. Несмотря на одинаковую задачу, принцип работы датчиков давления в шинах отличается.
Косвенная система контроля
Косвенная TPMS не предусматривает установку отдельных электронных модулей внутри колеса. Вместо этого используются данные, поступающие от датчиков частоты вращения колес в системе ABS и системе стабилизации.
Когда давление в одной из шин уменьшается, изменяется радиус качения. Такое колесо начинает вращаться быстрее остальных. Электронный блок сравнивает скорость вращения и, обнаружив расхождения, передает предупреждающий сигнал водителю.
Главными преимуществами такого решения считаются простота конструкции и отсутствие дополнительных компонентов внутри шин. Однако подобная технология не всегда позволяет определить проблему. Например, если давление одновременно снизилось во всех колесах, система может не сразу обнаружить отклонение.
Прямая система TPMS
Отвечая на вопрос, как работает TPMS прямого типа, следует отметить, что в этом случае каждое колесо оснащается собственным электронным сенсором.
Датчик крепится на вентиле. Такое устройство непрерывно измеряет давление и температуру воздуха, после чего по радиоканалу передает информацию в электронный блок управления автомобиля.

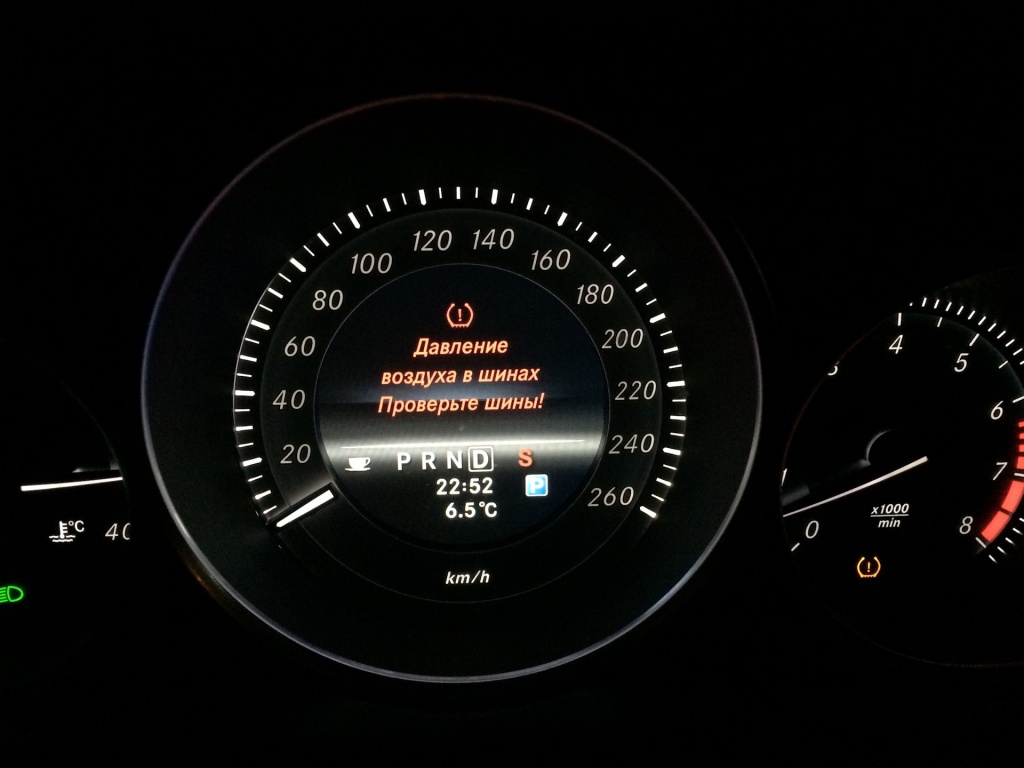

Если полученные значения выходят за допустимые пределы, водитель сразу получает соответствующее уведомление на панели приборов. На многих современных автомобилях данные отображаются отдельно по каждому колесу, что позволяет быстро определить источник неисправности и принять необходимые меры.

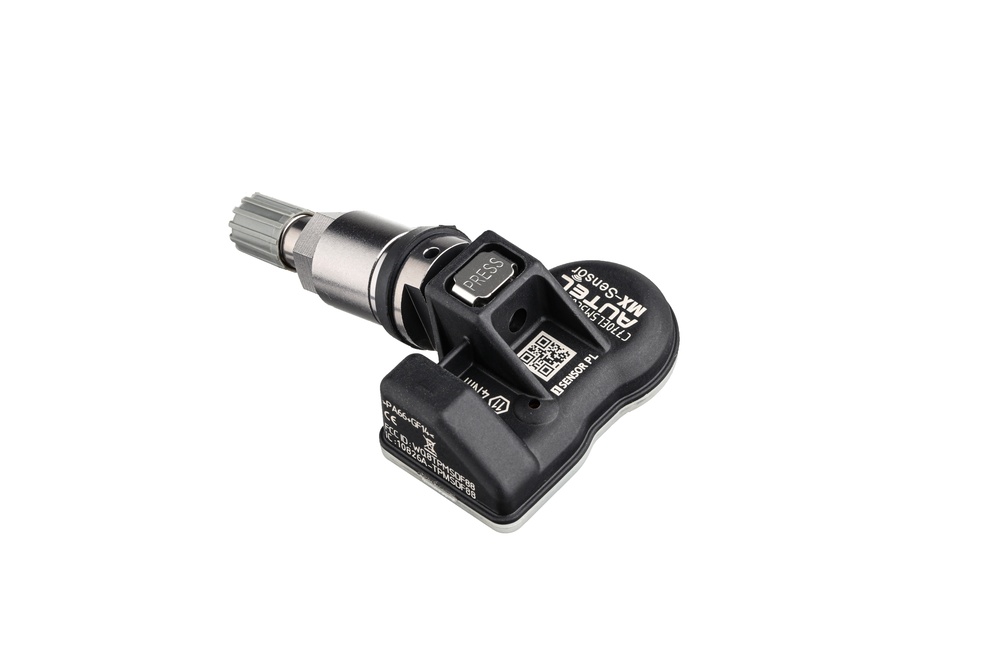

Из чего состоит датчик TPMS
Датчик TPMS представляет собой компактное электронное устройство, которое устанавливается внутри колеса и выполняет постоянный контроль давления шине. Несмотря на небольшие размеры, он объединяет сразу несколько компонентов, каждый из которых отвечает за определенную функцию. Совместная работа датчиков и электронного блока управления позволяет системе получать точные данные и своевременно предупреждать водителя о возможных отклонениях и аварийных ситуациях.
В состав датчика обычно входят:
- чувствительный элемент (пьезорезистивная мембрана) непосредственно воспринимает давление воздуха в шине и преобразует его в электрический сигнал;
- датчик температуры измеряет температуру воздуха внутри колеса, так как при нагреве давление растет, и система должна это учитывать для коррекции показаний;
- радиопередатчик, передающий собранную информацию в ЭБУ по беспроводному каналу;
- микропроцессор, обрабатывающий результаты измерений и управляющий передачей данных;
- элемент питания, обеспечивающий автономную работу устройства на протяжении нескольких лет без необходимости подключения к электросети автомобиля;
- герметичный корпус, защищающий электронные компоненты от влаги, дорожной грязи, реагентов, вибраций, механических нагрузок и резких перепадов температуры.
В большинстве автомобилей датчик крепится непосредственно к вентилю или располагается рядом с ним внутри диска. Такое размещение позволяет максимально точно контролировать давление и температуру воздуха в каждом колесе во время движения.
Средний срок службы составляет 5–7 лет. Производители заявляют о 10 годах в идеальных лабораторных условиях, однако на практике в суровых климатических зонах (жара/мороз) срок сокращается до 5–6 лет. После разрядки элемента питания производители рекомендуют заменить модуль целиком, поскольку корпус устройства обычно не предусматривает возможность обслуживания. Во время сезонной смены шин специалисты также советуют проверять состояние вентилей, уплотнителей и крепежных элементов, чтобы сохранить герметичность системы и обеспечить корректную работу TPMS.
Признаки наличия в автомобиле системы контроля давления в шинах
Если вы не уверены, оснащена ли машина TPMS, существует несколько простых способов это проверить. В первую очередь стоит обратиться к руководству по эксплуатации. Производитель всегда указывает перечень электронных систем, входящих в комплектацию конкретной модели, а также описывает особенности их работы.
Еще один способ — обратить внимание на индикатор на приборной панели. После включения зажигания значок системы контроля давления обычно загорается на несколько секунд, а затем гаснет, если оборудование исправно.

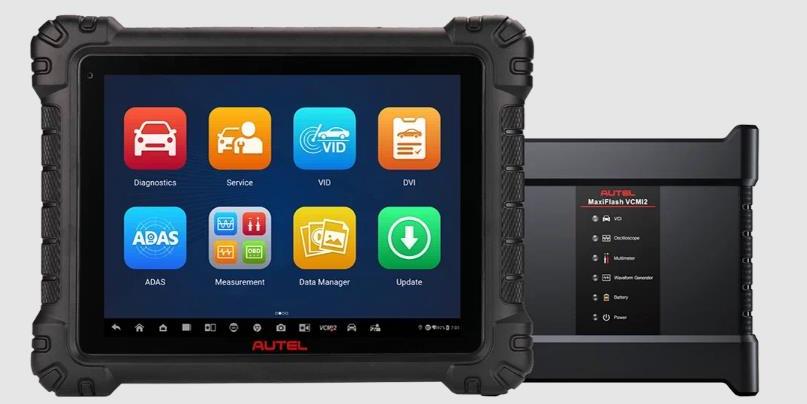

Дополнительно можно воспользоваться диагностическим сканером, подключаемым через разъем OBD-II. Такое оборудование поможет определить наличие TPMS, считать информацию об ошибках и оценить текущее состояние системы.
Клонирование датчиков давления в шинах
Самый удобный и надежный способ при замене датчиков — использовать программируемые аналоги, которые позволяют клонировать (скопировать) оригинальные ID-номера старых датчиков. В этом случае автомобиль не заметит подмены, и вам не придется проводить сложную процедуру обучения через меню бортового компьютера.
Настройка и обучение датчиков
После сезонной замены шин, установки нового датчика или перестановки колес может потребоваться повторная настройка системы. Это необходимо для того, чтобы электронный блок корректно распознавал установленные устройства и правильно отображал информацию.
В некоторых моделях автомобилей обучение происходит автоматически. После нескольких километров движения система самостоятельно определяет расположение новых датчиков и начинает работать в штатном режиме.

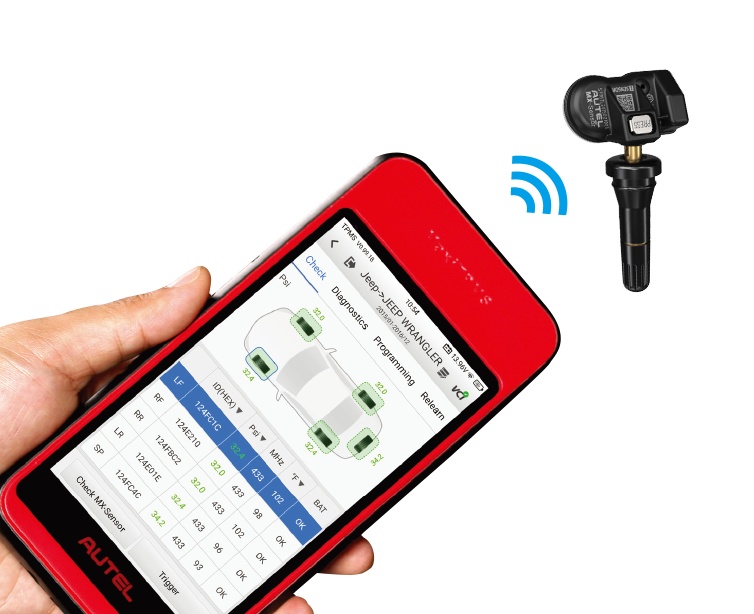

На других автомобилях требуется выполнить процедуру через меню бортового компьютера либо использовать специальное диагностическое оборудование. Сервисные приборы позволяют быстро устанавливать новые идентификаторы, выполнять программирование, переносить коды существующих датчиков и проводить обслуживание TPMS без сложных ручных операций.
Распространенные неисправности в работе датчиков давления
Несмотря на высокую надежность современных систем, в процессе эксплуатации могут возникать различные ошибки. Чаще всего предупреждения появляются по следующим причинам:
- разрядился встроенный источник питания датчика;
- поврежден вентиль или корпус устройства;
- нарушилась связь между датчиком и электронным блоком управления;
- после шиномонтажа была выполнена некорректная установка оборудования;
- новое устройство запрограммировано с ошибками.
Иногда причиной появления предупреждения становятся сильные радиопомехи или программный сбой. Если после проверки давления индикатор продолжает гореть, рекомендуется выполнить полноценную компьютерную диагностику, обратившись в специализированный сервисный центр.
Что делать при появлении предупреждающего сигнала

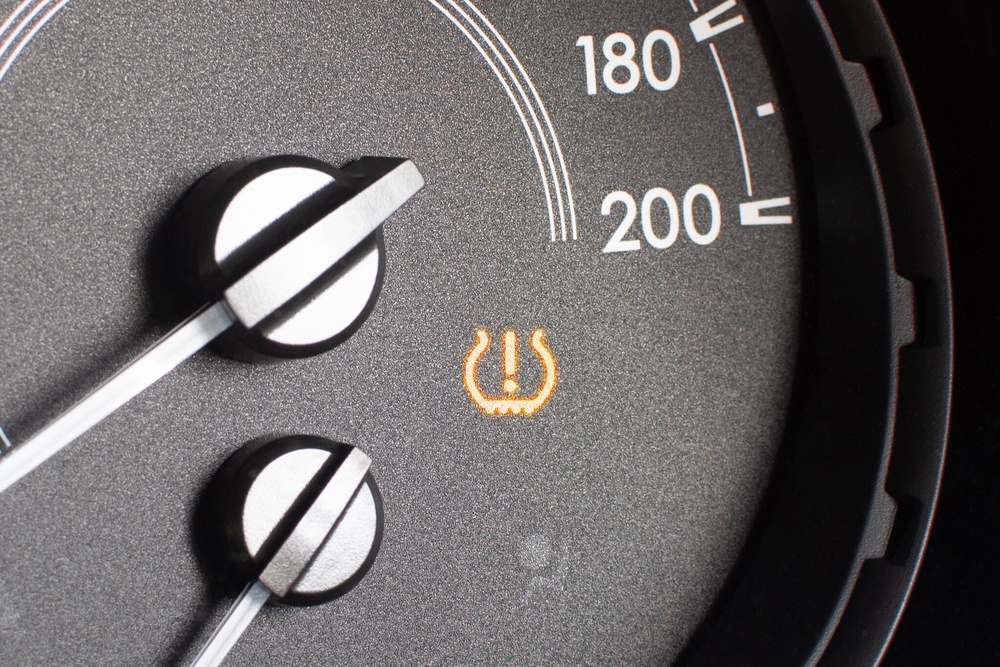

Если на панели приборов загорелся индикатор TPMS, игнорировать такой сигнал не следует. Прежде всего необходимо снизить скорость движения, оценить поведение автомобиля и при первой возможности остановиться в безопасном месте. Нередко причиной предупреждения становится быстрое снижение давления из-за прокола, повреждения вентиля или утечки воздуха через место прилегания покрышки к диску.
После остановки желательно внимательно осмотреть каждое колесо и проверить давление обычным манометром. Полученные показатели следует сравнить с рекомендациями производителя автомобиля. При необходимости шины нужно подкачать до нормативных значений.
Если после восстановления давления предупреждение исчезло, рекомендуется некоторое время наблюдать за состоянием колес. Повторное срабатывание системы может свидетельствовать о медленной утечке воздуха, которая требует поиска и устранения причины.
Когда после проверки и подкачки индикатор продолжает отображать неисправность, проблема может быть связана с самим датчиком, нарушением передачи данных или ошибкой, возникшей после обслуживания автомобиля. В этом случае рекомендуется обратиться в специализированный сервис.
Во время диагностики специалисты проверят работоспособность всех датчиков, состояние элементов питания, качество радиосвязи с электронным блоком и при необходимости выполнят повторное обучение, программирование или замену неисправного оборудования.
Заключение
Теперь вы знаете, как работает датчик давления в шинах и почему TPMS считается одной из важных электронных систем современного автомобиля. Постоянный контроль давления позволяет своевременно обнаружить неисправность, повысить безопасность движения, сохранить управляемость и снизить износ шин.
Однако даже самая современная система контроля давления в шинах не способна полностью заменить регулярный осмотр автомобиля. Периодическая проверка состояния колес, контроль давления и своевременное обслуживание оборудования помогут поддерживать исправную работу датчиков, продлить срок их службы и избежать неожиданных проблем в дороге.
