Корректная работа прямой TPMS зависит от правильного подбора и установки датчиков, а при необходимости — их программирования и выполнения предусмотренной автомобилем процедуры регистрации или обучения (Relearn). Ошибки при монтаже или настройке могут привести к появлению ложных предупреждений, отсутствию связи с датчиками или некорректному отображению давления.
Изучение инструкции к TPMS поможет разобраться с основными этапами обслуживания. В статье рассмотрим, как определить тип системы и подготовить автомобиль к установке новых датчиков, как выполнить программирование и регистрацию универсальных сенсоров, проверить правильность их работы и устранить типовые ошибки. Материал будет полезен как специалистам шиномонтажных мастерских и автосервисов, так и владельцам автомобилей, которые хотят лучше понимать принцип работы системы контроля давления в шинах и особенности ее обслуживания.
Что необходимо знать перед началом работы
Инструкция TPMS предписывает, что перед установкой или программированием универсальных датчиков необходимо определить, какой тип системы используется на автомобиле. От этого зависит порядок настройки, способ регистрации новых устройств и перечень необходимого оборудования.
Система контроля давления в шинах может быть двух типов:
- косвенная (iTPMS);
- прямая (dTPMS).
В первом случае электронный блок получает информацию от ABS и рассчитывает изменение давления по скорости вращения колес. Отдельные датчики при этом отсутствуют. После изменения давления, замены или перестановки колес для многих автомобилей требуется выполнить предусмотренную производителем процедуру инициализации или калибровки iTPMS.
Прямая система работает иначе. В прямой TPMS используются датчики, непосредственно измеряющие давление в шинах. В зависимости от конструкции они также могут измерять температуру и передавать дополнительные параметры. После замены датчика может потребоваться его программирование и/или предусмотренная автомобилем процедура Relearn. Конкретный порядок зависит от датчика и системы автомобиля.
Перед началом работ также необходимо убедиться, что приобретенные датчики соответствуют автомобилю по рабочей частоте (315 или 433 МГц), поддерживаемому протоколу и модели транспортного средства. Использование несовместимых устройств приведет к невозможности их регистрации или нестабильной работе системы. Как правильно определить частоту на которой работает датчик давления в шинах можно ознакомившись со статьей.
Какие инструменты понадобятся
Полноценная работа с TPMS невозможна без специализированного оборудования. Минимальный комплект включает:
- программатор или диагностический TPMS-сканер;
- манометр для проверки фактического давления;
- шиномонтажное оборудование;
- компрессор;
- набор для обслуживания вентилей и уплотнителей.
Если выполняется замена штатных датчиков, дополнительно рекомендуется использовать новые гайки, уплотнительные кольца, шайбы и золотники. Повторная установка старых элементов увеличивает вероятность утечки воздуха.
Внутренние и внешние датчики
Внешние датчики давления шин устанавливаются вместо защитных колпачков вентиля. Они монтируются без разбортировки колеса и передают информацию на отдельный дисплей или мобильное приложение. Подобные комплекты чаще применяются в качестве дополнительного оборудования и не требуют вмешательства в конструкцию диска.
Внутренние датчики устанавливаются внутри колеса и входят в состав штатной системы контроля давления в шинах большинства современных машин. Они лучше защищены от механических повреждений, грязи и влаги, обеспечивают более точные измерения и интегрированы с бортовой электроникой.
Перед заменой важно убедиться, что новый датчик поддерживает конкретную модель авто. Совместимый универсальный программируемый датчик необходимо запрограммировать для работы с конкретным автомобилем в соответствии с процедурой производителя датчика.
Проверка сенсоров перед установкой
Перед монтажом датчиков TPMS по инструкции рекомендуется проверить работоспособность каждого сенсора. Таким образом можно избежать повторного демонтажа колеса после завершения шиномонтажа. Проверка выполняется в следующем порядке:

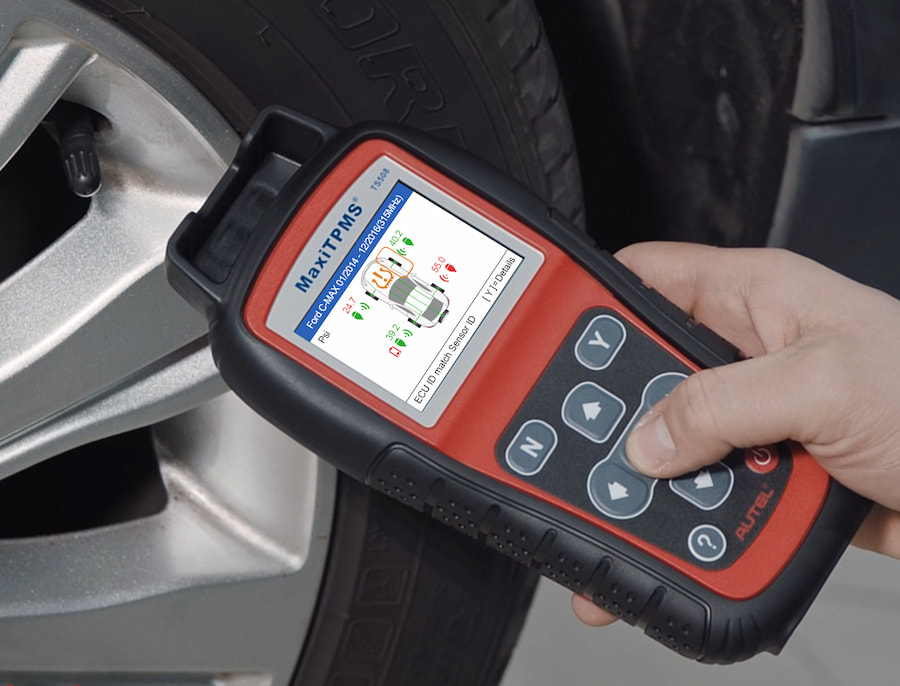

- Активируйте датчик при помощи TPMS-сканера.
- Считайте идентификатор (ID), частоту передачи.
- Проверьте ID датчика и доступные диагностическому прибору параметры, включая давление и другие поддерживаемые датчиком данные.
- Проверьте состояние батареи, если датчик и используемое оборудование поддерживают такую диагностику.
- Сравните полученные данные с техническими характеристиками автомобиля.
Если сканер не обнаруживает устройство, необходимо убедиться в правильности выбранной частоты и совместимости модели датчика. Отсутствие сигнала также может свидетельствовать о разряде элемента питания или неисправности электроники.
Подготовка колес к монтажу
Перед установкой новых датчиков TPMS инструкция рекомендует проверить состояние дисков и вентилей. Посадочное место необходимо очистить от следов коррозии, грязи и остатков старого герметика. Любые неровности могут нарушить герметичность соединения и привести к постепенной утечке воздуха.
Перед разборкой колеса необходимо полностью стравить воздух из шины. Шиномонтажные операции необходимо выполнять с учетом положения TPMS-датчика, не допуская его повреждения монтажным инструментом или бортом шины..
Если технология производителя позволяет, программируемый датчик целесообразно запрограммировать и проверить до установки в колесо. Любой датчик давления в шине нужно активировать и проверить до монтажа в колесо. Такой подход позволяет сразу убедиться в исправности устройства и избежать повторной разборки колеса в случае обнаружения неисправности.
В большинстве случаев, по инструкции по системе контроля давления в шинах (TPMS), дальнейшая работа включает программирование, клонирование или регистрацию нового идентификатора в памяти автомобиля. Конкретная последовательность действий зависит от конструкции TPMS и требований производителя транспортного средства.
Инструкция TPMS: установка датчиков
Конкретная инструкция установки зависит от конструкции автомобиля и типа используемых датчиков, однако общий порядок работ остается практически одинаковым.
Перед началом монтажа необходимо полностью спустить воздух из колеса и демонтировать шину с помощью шиномонтажного оборудования. Если производится замена штатного датчика, сначала снимают фиксирующую гайку, после чего извлекают вентиль вместе с электронным модулем.
Перед установкой нового устройства рекомендуется заменить все сервисные элементы: уплотнительное кольцо, шайбу, гайку и золотник. Производители датчиков не рекомендуют использовать старые комплектующие повторно, поскольку со временем резиновые уплотнения теряют эластичность и могут стать причиной утечки воздуха.
После установки датчика гайку затягивают с моментом, указанным производителем. Недостаточная затяжка приведет к нарушению герметичности, а чрезмерное усилие может повредить корпус вентиля или сорвать резьбу.
При монтаже покрышки необходимо следить, чтобы монтажная головка шиномонтажного станка не соприкасалась с корпусом датчика. Это одна из наиболее распространенных причин механических повреждений TPMS во время сезонного шиномонтажа. После сборки колесо балансируют, накачивают до рекомендуемого давления и только затем переходят к программированию.
Руководство по настройке
Дальнейшая инструкция настройки TPMS зависит от того, устанавливается оригинальный датчик или программируемый аналог.
Универсальный датчик программируют для эмуляции совместимого с конкретным автомобилем TPMS-датчика в соответствии с возможностями системы программирования. Для этого применяется TPMS-программатор, который поддерживает работу с соответствующей моделью. После записи параметров выполняется один из вариантов программирования — клонирование или создание нового идентификатора.
Клонирование — представляет собой копирование идентификатора штатного датчика. Сканер считывает ID со старого устройства и записывает его в новое. При корректном клонировании совместимого датчика автомобиль получает сигнал с уже известным системе ID, поэтому отдельный Relearn во многих случаях может не потребоваться.
Создание нового идентификатора необходимо, если старый датчик поврежден или отсутствует, программатор генерирует новый ID. После установки датчика этот идентификатор необходимо зарегистрировать в электронном блоке автомобиля. Без выполнения этой процедуры блок управления не сможет получать данные с нового устройства.
После программирования выполняется привязка датчиков к автомобилю. В зависимости от марки автомобиля используются:
Автоматическое обучение. Некоторые автомобили сами обнаруживают новые датчики после начала движения. Обычно для завершения процедуры достаточно проехать 10–20 минут со скоростью выше 25–40 км/ч.
Регистрация через меню автомобиля. На части современных моделях авто обучение запускается через мультимедийную систему или меню комбинации приборов (например: BWM, Audi, Ford или другие). После выбора соответствующего режима автомобиль начинает поиск новых датчиков и завершает процедуру адаптации во время движения.
Переобучение через OBD. При OBD Relearn считанные ID датчиков передаются в систему автомобиля через диагностический интерфейс. Такая процедура применяется только на автомобилях, для которых она предусмотрена. Это наиболее надежный способ регистрации. TPMS-сканер записывает идентификаторы непосредственно в блок управления автомобиля, после чего выполняется проверка связи со всеми установленными датчиками.
Проверка после программирования
После завершения программирования необходимо убедиться, что система контроля давления в шинах работает корректно. Согласно руководству по эксплуатации TPMS, рекомендуется выполнить следующие проверки:
- считать информацию со всех установленных датчиков контроля давления в шинах;
- убедиться, что отображаются давление и температура каждого колеса;
- проверить отсутствие активных ошибок TPMS;
- сравнить показания датчиков с измерениями точного манометра;
- убедиться, что все идентификаторы зарегистрированы в памяти автомобиля.
Если параметры отображаются некорректно, необходимо проверить соответствие датчиков автомобилю, правильность записи ID и качество радиосигнала.
Особенности работы с косвенной TPMS
Автомобили с непрямой системой не используют физические датчики TPMS внутри колес, поэтому процедура настройки выглядит значительно проще.
После изменения давления, замены или перестановки колес может потребоваться предусмотренная производителем процедура инициализации/калибровки через меню авто либо нажать кнопку инициализации TPMS (если она предусмотрена конструкцией). Затем автомобиль должен проехать некоторое расстояние, чтобы электронный блок определил новые эталонные значения.
Важно понимать, что косвенная система не измеряет фактическое давление. Она анализирует скорость вращения колес, поэтому одинаковое снижение показателя сразу во всех 4 шинах может не сопровождаться предупреждением. По этой причине даже при исправной работе TPMS инструкция рекомендует периодически проверять давление обычным манометром.
Типичные ошибки при работе с системой контроля давления в шинах
Даже при использовании профессионального оборудования после установки или программирования датчиков могут возникать ошибки. Большинство из них связано с нарушением технологии монтажа или регистрации устройств. Наиболее распространенные проблемы:
- Датчик не определяется сканером. Возможные причины — разряженная батарея, неправильная рабочая частота, механическое повреждение корпуса или несовместимость с автомобилем.

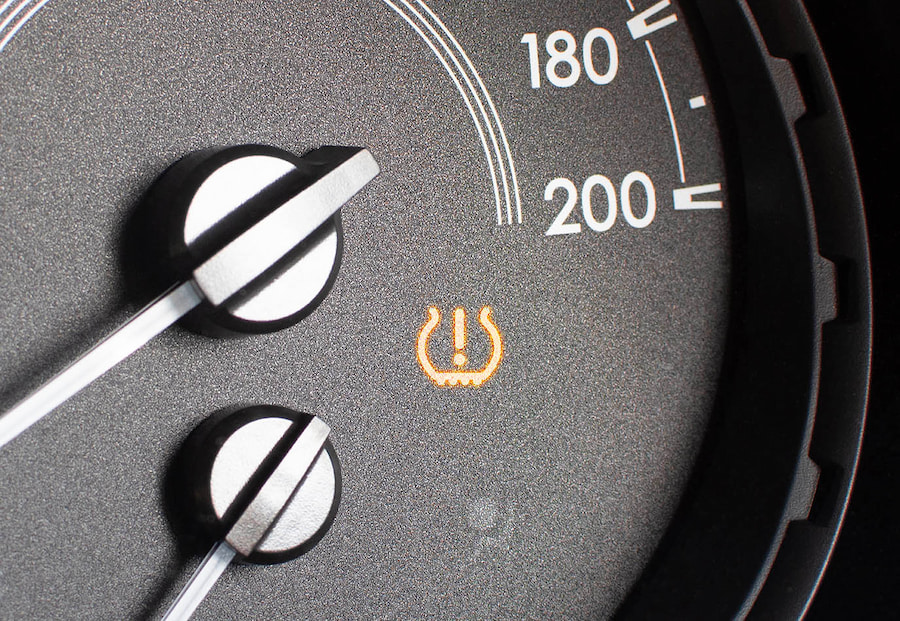

- После установки горит индикатор TPMS. Это означает, что новый идентификатор не был зарегистрирован в блоке управления либо обучение системы завершилось с ошибкой.
- Отображается неправильное колесо. Причиной становится нарушение порядка регистрации датчиков. Некоторые автомобили привязывают идентификаторы к определенному месту установки, поэтому после перестановки колес требуется повторное обучение.
- Показания отличаются от манометра. Незначительная разница считается допустимой, однако при существенном расхождении следует проверить правильность измерений, состояние вентиля и отсутствие утечки воздуха.
- Периодическая потеря сигнала. Возникает при снижении заряда батареи, повреждении антенны датчика или нестабильной радиосвязи.
Предварительная проверка датчиков позволяет выявить часть неисправностей и ошибок совместимости еще до установки колес на автомобиль.
Практические рекомендации мастерам
При работе с TPMS стоит соблюдать 3 правила, которые позволяют избежать большинства ошибок.
- Рекомендуется программировать датчики и проверять до установки в колесо, если технология конкретного датчика и оборудования позволяет. Предварительная проверка значительно сокращает время ремонта и исключает повторную разборку колеса.
- При использовании универсальных датчиков желательно заранее проверить наличие поддержки конкретной модели автомобиля в базе программатора. Если программное обеспечение устарело, его необходимо обновить до последней версии.
- Во время монтажа следует строго соблюдать момент затяжки крепежных элементов, указанный производителем. Использование пневматического инструмента без контроля усилия может привести к повреждению вентиля или корпуса датчика.
Если процедура автомобиля предусматривает движение для завершения обучения, необходимо выполнить тестовую поездку согласно установленным условиям. Это позволит убедиться, что система корректно принимает сигналы, а все параметры отображаются без ошибок.
Основные правила эксплуатации
Любая инструкция TPMS рекомендует регулярно проверять состояние системы даже при отсутствии предупреждений на панели приборов. Электроника упрощает контроль за колесами, однако не отменяет проверку давления манометром.
Перед установкой новых датчиков необходимо изучить руководство по эксплуатации автомобиля и рекомендации производителя оборудования.
Заключение
Грамотная работа с TPMS включает несколько обязательных этапов: диагностику автомобиля, проверку совместимости оборудования, программирование датчиков, их правильную установку, регистрацию в блоке управления и последующую проверку работоспособности. Нарушение последовательности может привести к появлению ошибок, ложным предупреждениям или отсутствию связи между датчиками и автомобилем.
Использование профессионального диагностического оборудования упрощает обслуживание системы, позволяет быстро считывать данные с датчиков, клонировать идентификаторы, выполнять программирование и контролировать результаты настройки. Соблюдение рекомендаций производителя и правильная технология монтажа обеспечивают стабильную работу TPMS, точное отображение давления и температуры, а также сокращают время обслуживания автомобиля.
